Th6380

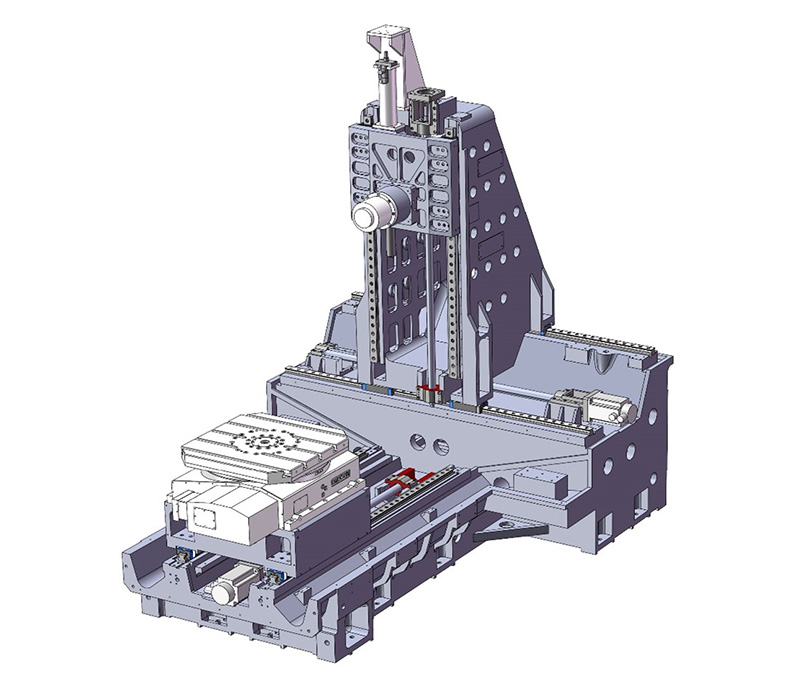

Структурные особенности:
1. Общая планировка машинного инструмента принимает обычную Т-образную структуру с тремя точками поддержки.
2. В столбце используется структура типа колонки «Гантри», а ящик шпинделя находится в симметричной форме.
3. Роторный таблица ЧПУ принимает подшипники с высоким уровнем кросс-роллера.
4. x/y/z в трех осях используют большой шаг, высокий определение, высокие шариковые винты и роликовые рельсы с тяжелой нагрузкой.
5. Шпиндель принимает высокую жесткую конструкцию, а коническое отверстие BT50 подходит для низкой скорости и сильной резки.
6. Система охлаждения принимает метод охлаждения центра шпинделя или спрей для кольца с концевой поверхностью шпинделя.
7. Полностью защитный дизайн машинного инструмента имеет новый и уникальный внешний вид.
8. Строительный инструмент может реализовать грубую обработку отделки различных типов коробок, оболочек, форм и других сложных деталей одновременно.
| Стандартная конфигурация: | Выберите конфигурацию: |
1. Фанус 0 - MF5 Raulic System ; 11. Полная защита. | 1. CNC system: FANUC 0i- MF1/3, Kanedi, Huazhong, SIEMENS, Mitsubishi or others; 2. CNC rotary table: minimum split angle 0.001°; 3. Belt type BT50 central water outlet spindle, speed 10000 RPM; 4. Central water outlet machine; 5. Non-center water outlet spindle or direct-connected spindle; 6. Manual chip removal system; 7. Полная защита внешней защиты с помощью дождевого занавеса. |
Технические параметры:
| проект | единица | Th63100 | Th6380 | Th6363a | Th6350a | |
| Работа | X-направляющий маршрут | мм | 1600 | 1400 | 1000 | 800 |
| Маршрут Y-направления | мм | 1200 | 1000 | 1000 | 700 | |
| Z направление маршрута | мм | 1250 | 1000 | 900 | 700 | |
| Расстояние от конечной поверхности шпинделя до центра Workbench | мм | 250-1500 | 150-1150 | 85-985 | 60-760 | |
| Расстояние от центра шпинделя до рабочей поверхности | мм | 150-1350 | 105-1105 | 95-1095 | 45-745 | |
| Шпиндель | Высокая скорость шпинделя | R/мин | 6000 | |||
| Шпиндель Коническая дыра | BT50/190 | BT50/155 | ||||
| Мощность двигателя веретена | КВт | 18,5/22 | 15/18,5 | 11/15 | ||
| Workbench | Рабочая зона | мм | 1000*1000 | 800*800 | 630*630 | 500*500 |
| Большая грузоподъемность Workbench | кг | 3000 | 2000 | 1200 | 600 | |
| Большой диаметр вращения заготовки | мм | Ф1800 | Ф1500 | Ф1300 | Ф1100 | |
| Размер Т-Слота | мм | 7-22*125 | 5-22*160 | 5-18-125 | 5-18-100 | |
| Маленький угол сегментации оси B | град | 1 °/0,001 ° | ||||
| Точность оценки | Дуговые секунды | 10 | ||||
| Повторите точность | Дуговые секунды | ± 2 | ||||
| Библиотека инструментов | Емкость журнала инструментов (стандарт) | 把 | 40 | 40 | 24/30 | 24 |
| Инструмент (ближний/пустой) большой диаметр | мм | φ125/φ230 | ||||
| Большая длина инструмента | мм | 350 | ||||
| Высокий вес инструмента | кг | 18 | ||||
| Кормить | X/y/z Ось движется быстро | м/мин | 20/20/20 | |||
| Резка скорости подачи | мм/мин | 1-10000 | ||||
| гид | Тип железной дороги | Трех осевой рельс | ||||
| Точность | Точность позиционирования | мм | 0.018 | 0.016 | 0.012 | |
| Повторная точность позиционирования | мм | 0.01 | 0.01 | 0.008 | ||
| другой | Чистый вес машинного инструмента | кг | 29000 | 18000 | 15500 | 13500 |
| Внешние размеры | мм | 7850*5900*3850 | 6250*4500*3475 | 5450*4500*3475 | 5450*4500*3475 | |
